產品大全
聯系方式
傳真:022-86786257
郵件:gaowenboli@163.com
地址:天津市濱海新區漢沽區臨津產業園科創新城8A
QQ:1478862731
新聞詳情
不同厚度鋼化玻璃鋼化度與抗彎強度、沖擊強度的關系見下表。
|
鋼化度/（N/cm） |
抗彎強度 /MPa |
沖擊強度/m |
|
|
玻璃厚度4.5mm |
0.8 |
102.8 |
0.71 |
|
1.0 |
107.7 |
0.76 |
|
|
1.2 |
121.3 |
0.96 |
|
|
1.4 |
127.1 |
1.11 |
|
|
1.55 |
148.6 |
1.09 |
|
|
玻璃厚度5.5mm |
1.0 |
11.6 |
0.93 |
|
1.2 |
125.4 |
1.02 |
|
|
1.4 |
138.5 |
1.04 |
|
|
1.6 |
144.4 |
1.10 |
|
|
1.8 |
171.5 |
1.21 |
|
|
玻璃厚10mm |
1.4 |
163.3 |
1.55 |
|
1.8 |
199.2 |
1.61 |
|
|
2.0 |
187.7 |
1.85 |
|
|
2.4 |
195.8 |
1.88 |
|
|
2.6 |
203.6 |
1.92 |
|

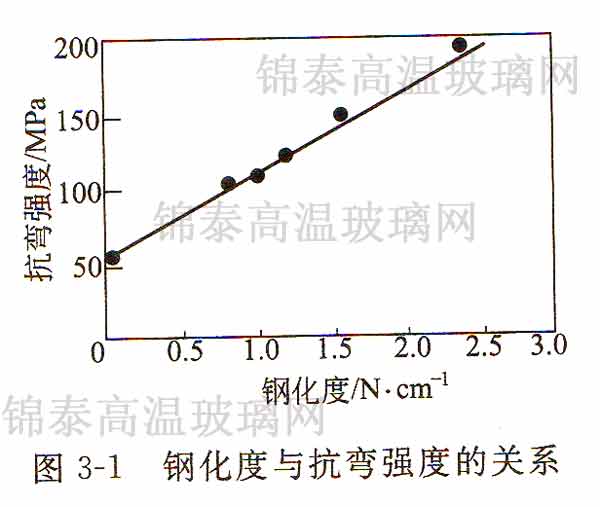

上表中的沖擊強度是用500g鋼球自由落下沖擊玻璃破裂時，鋼球落下高度（單位m）來表示。鋼化度與抗彎強度之間的關系繪成圖3-1（樣品厚度4.5mm）。隨鋼化度增加，玻璃抗彎強度和沖擊強度增加，但鋼化度過高，應力太大，熱沖擊時容易破裂，特別是玻璃內層（張應力層）中有結石存在，熱沖擊時破碎比例明顯增加。
為了使用過程中安全起見，鋼化度不宜過高。我國玻璃磨去標準規定鋼化玻璃應力為95MPa，美國AST-MC1048標準規定鋼化玻璃表面應力要到6995MPa，Jacob認為鋼化玻璃表面應力超過14095MPa時則容易自爆。
以上文章由天津錦泰高溫玻璃網提供，如下轉載，請注明來源于http://www.nszhnf.cn。
天津錦泰玻璃為您提供：耐高溫玻璃、耐高溫高壓玻璃、鍋爐視鏡、觀火鏡玻璃、高溫玻璃管、錫爐測試玻璃、高壓視鏡、耐高溫密封膠、耐高溫玻璃膠等產品
版權所有 © 天津錦泰特種玻璃科技有限公司 備案:津ICP備11001434號-2
張浩 [銷售經理]
