日本成人免费在线-日本成人免费网站-日本成人免费视频-日本成人免费观看-超碰成人av-超碰超碰在线

目前采用即快速凝固的方法制備塊狀金屬玻璃的截面尺寸可達1~100mm，所采用的冷卻速率為0.1×10³K/s。金屬玻璃的形成能力其實質是在合金熔點（T_m）和玻璃轉變溫度（T_g）之間通過抑制晶核形成和晶體長大，從而在T_g溫度以下凝固形成玻璃態。

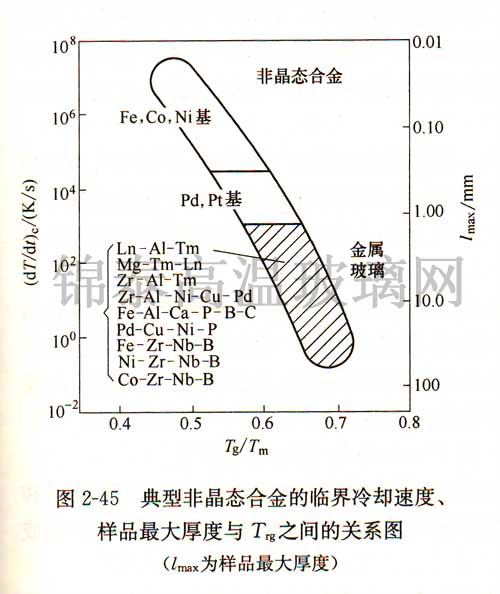

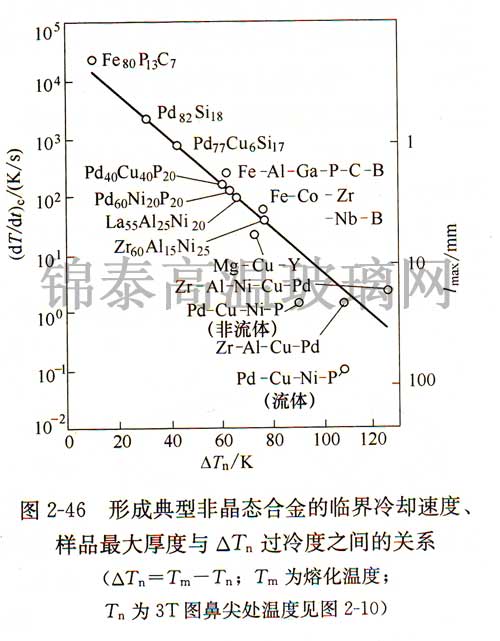

關于塊狀金屬玻璃的熱力學和動力學形成條件分析，伊諾（Inoue）提出了合金體系形成金屬玻璃的能力與T_rg（T_rg=T_g/T_m）和△T_x(過冷液態區)兩個重要參數的定性關系，T_rg和△T_x越大，形成非晶態的冷卻速度越小，形成金屬玻璃樣品尺寸越大，這意味著玻璃形成能力越強，如圖2-45和2-46所示。

基于多組元成分形成金屬玻璃能力強的特點，伊諾（Inoue）總結出三條經驗規律：

①     合金體系的化學組成多于3種；

②     合金體系主要元素原子尺寸差的比值大于12%；

③     合金體系組成的主要元素間具有負的混合熱。

以上文章為錦泰高溫玻璃網所編撰，如需轉載，請注明來源于http://www.nszhnf.cn。
