日本成人免费在线-日本成人免费网站-日本成人免费视频-日本成人免费观看-超碰成人av-超碰超碰在线

以Li₂O、Al₂O₃、SiO₂為主要組成，以β-石英固溶體或β-鋰輝石固溶體等為主要晶相的微晶玻璃，其熱膨脹系數很小，并且在很大的范圍內連續可調。按其熱膨脹系數的大小可分為超低膨脹（α=4×10^-7℃^-1）的透明度微晶玻璃和低膨脹（α=9×10^-7～20×10^-7℃^-1的不透明微晶玻璃兩種。

低膨脹鋰鋁硅不透明微晶玻璃的主晶相是β-鋰輝石固溶體，含量高達90%以上，其晶化程度較高，熱膨脹系數低，熱穩定性好，耐熱沖擊溫度可達850℃以上，并且還具有較高的硬度、機械強度、化學穩定性、電絕緣性。

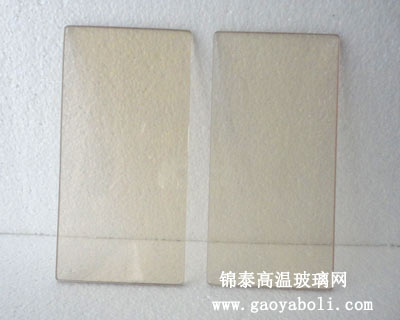

超低膨脹鋰鋁硅透明微晶玻璃的主晶相是β-石英固溶體，熱膨脹系數很低，控制好玻璃組成和熱處理制度，可以得到熱膨脹系數為0.5×10^-7℃^-1的零膨脹微晶玻璃。由于超低膨脹鋰鋁硅微晶玻璃的晶化程度較低，只有30%～50%，且β-石英固熔體的晶粒較小，遠小于可見光波長，所以在可見光范圍內是透明的，其透光度可達80%以上。

β-石英固熔體只在一定溫度范圍是穩定的，鋰鋁硅玻璃被加熱到一定溫度，并保溫一段時間就會析出β-石英固溶體，當溫度繼續升高到某一溫度，并保溫一段時間后，β-石英固溶體就會轉變成穩定的β-鋰鋁石固熔體，并可能分解形成其他穩定晶相，使玻璃有透明變為不透明。

低膨脹透明微晶玻璃廣泛用于制造電磁爐面板、高溫熱交換器件、壁爐觀察窗玻璃、烤箱玻璃。超低膨脹鋰鋁透明微晶玻璃用于制造大型放射式天文望遠鏡襯底、激光陀螺儀、氣體激光器、壁爐面板、炊具、餐具等。

---
